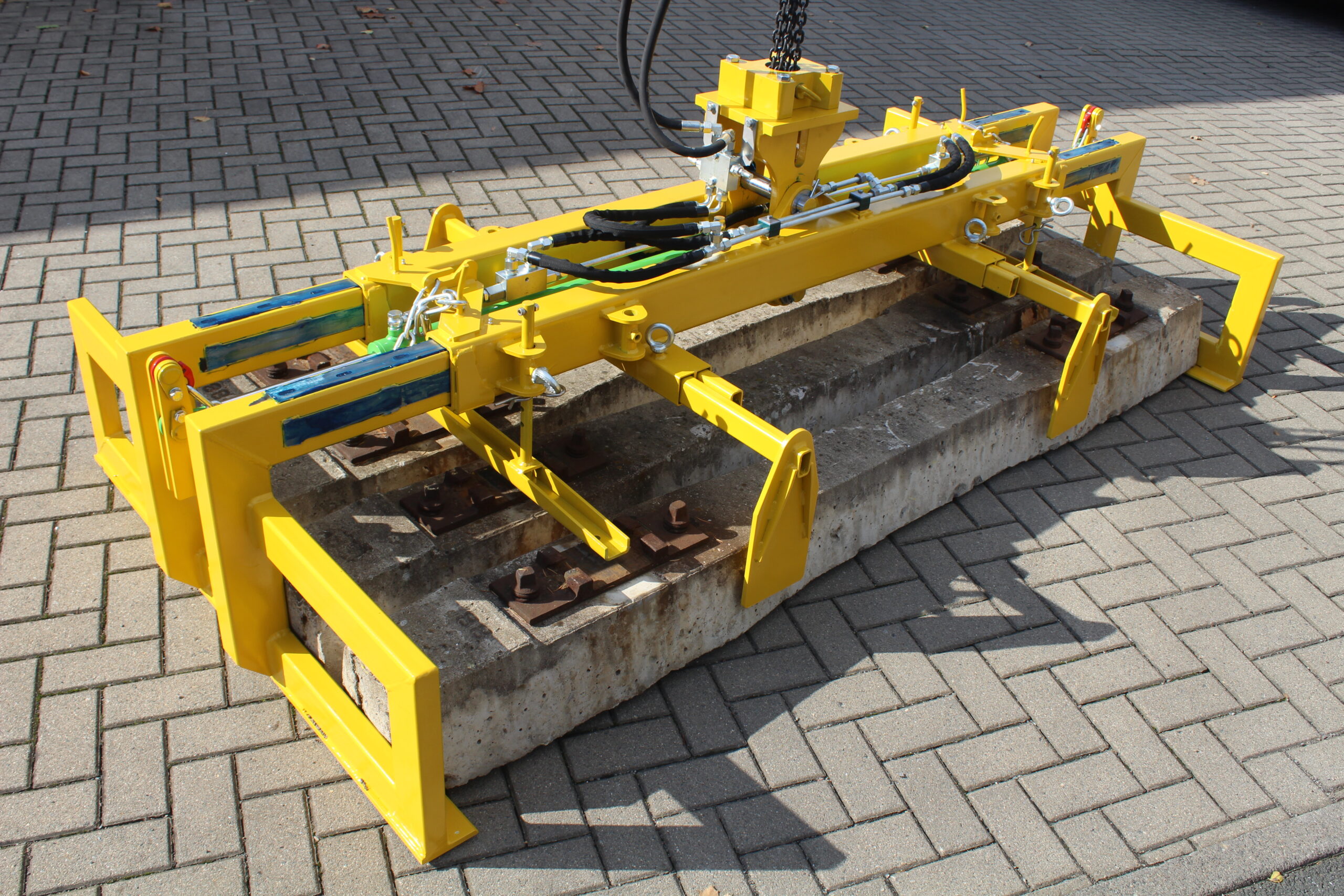

Schwellenumschlaggerät Modell 114-4/ 114-5/ 114-6/ 114-7/ 114-8 / Sleeper handler model 114-4/ 114-5/ 114-6/ 114-7/ 114-8
- Greifer fahren stufenlos von 1600 bis 3000 mm lichtes Öffnungsmaß
- Schwellenhöhe kann ohne Werkzeug eingestellt werden
- Doppelte Sicherheit durch Klemmung der Schwellen seitlich und von oben
- Geringes Gewicht
- Optional Abschaltventil für unbeabsichtigtes Öffnen der Greifer
- Optional Zusatzausrüstung für Verlegung mobile Fahrbahnplatten
Schwellenumschlaggerät für den Umschlag von Bahnschwellen in einer Lage
Keine Einstellungsarbeiten für die Schwellenlänge. Die Greifer fahren stufenlos von 1600 mm bis 3000 mm lichtes Öffnungsmaß.
Die Schwellenhöhe kann ohne Werkzeug leicht über ein Abstecksystem eingestellt werden. Eine Skala an den Abstandshaltern erleichtert diesen Vorgang zusätzlich.
Die Distanz der Abstandshalter zueinander beträgt standardmäßig 500 mm. Eine Minimierung des Wartungsaufwands wird vorwiegend durch die Verwendung von selbstschmierenden und wartungsfreien Lagermaterialien erreicht.
Die Geräte besitzen ein sehr hohes Sicherheitsniveau. An jedem Greifzylinder sind Lasthalteventile installiert. Alle Hydraulikschläuche sind mit Berstschutz versehen.
Die Abstandshalter halten das Gerät beim Greifen in der richtigen Höhe und fixieren die Schwellen zusätzlich über Federpakete von oben. Optional kann das Schwellenumschlaggerät mit einer Sicherheitsvorrichtung ausgestattet werden, die das unbeabsichtigte Öffnen der Greifer bei angehobener Last verhindert. Dies kann mechanisch oder elektrisch erfolgen. Bitte fragen Sie uns nach den auf Ihren Fuhrpark angepassten Möglichkeiten. Optional kann das Gerät mit einem Adapter ausgerüstet werden um Platten für eine mobile Fahrbahn zu greifen und umzuschlagen.
Additional information
| Länge / Lenght | 2050 mm – 3450 mm |
|---|---|
| Breite / Width | ca. 840 – 2500 mm |
| Höhe / Height | 670 mm |
| Gewicht / Weight | ca. 375 kg – 590 kg |
| Schwellenlänge / Sleeper lenght | 1800 mm – 2800 mm |
| Schwellenbreite / Sleeper width | je nach Erfordernissen |
| Schwellenmenge / Sleeper quantity | 4/5/6/7/8 |
| Traglast / Load capacity | 2000 kg – 3000 kg je nach Ausführung |
